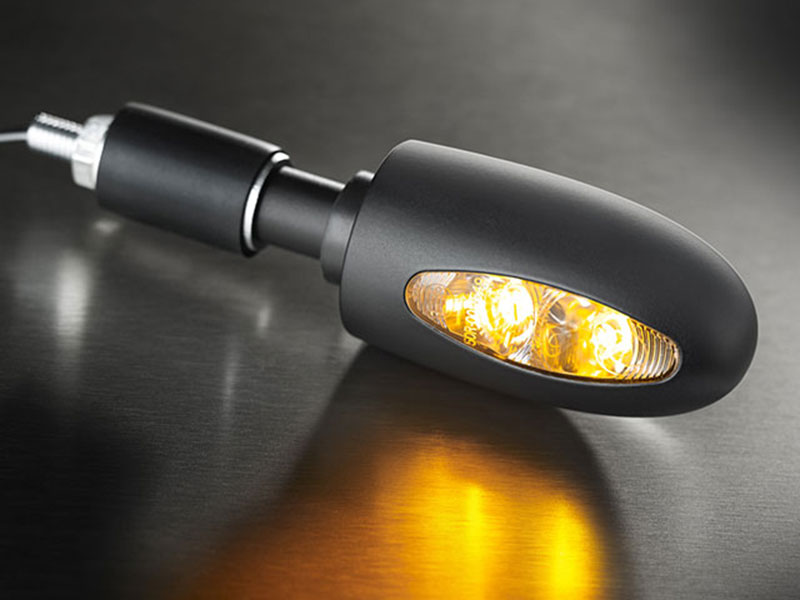

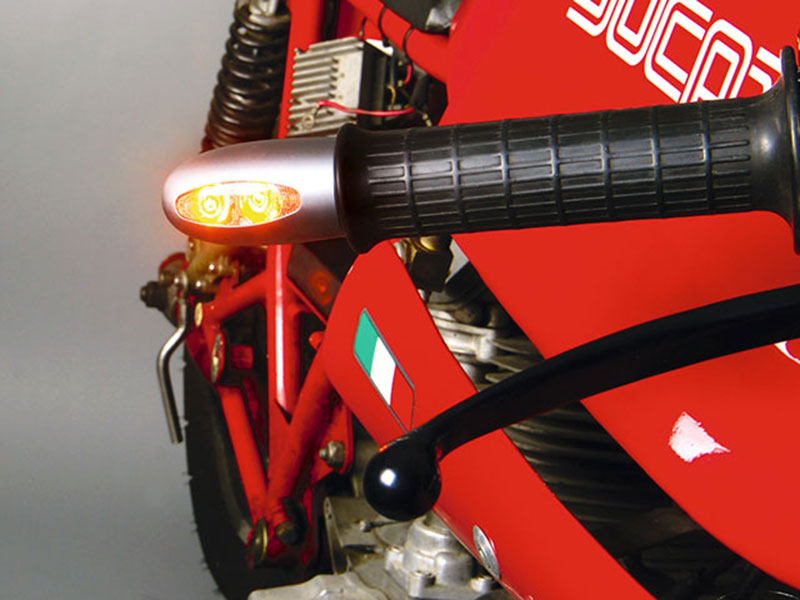

ケラーマン ハンドルバーエンド ウインカー BL1000 LED |
---|

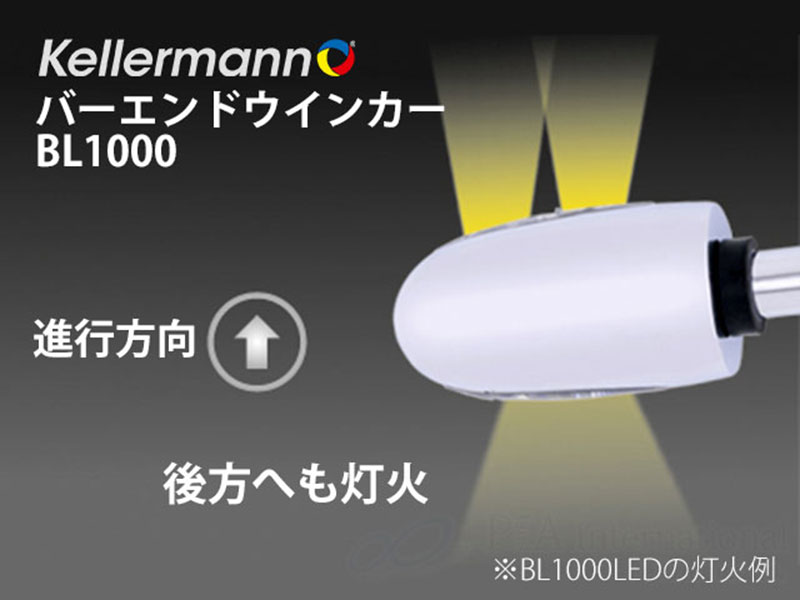

ケラーマン / Kellermannを代表するハンドルバーエンド型LEDウインカー BL1000 LED。 金属製シェルに設置されたクリアガラスから鋭い光を発します。 方向指示の灯火レンズを前後に設置。前方だけでなく、後方からも点灯を確認できます。(※後方向け方向指示器として代替できるものではありません。) 様々なカスタムバイクにマッチするデザイン。 多くのサイズのハンドルバーに設置可能なアダプターを付属。 ※中空ハンドルバー 内径12-25mm、またはM6の軸受けがあるハンドルバーに限ります。 ※M8の軸明けがある場合、変換アダプター MA600B が利用可能です。 ※ハンドルバーに配線用の穴あけ加工が必要です。 ※フロント用ウインカーとして車検対応。リア兼用としての使用はできません。 ハイパワーLED仕様 高品質メタルハウジング採用 (住宅の外装にも使われる、軽量高耐久な積層ガルバリウム鋼板を採用)
車検対応 協定規則50号認可商品 eマーク E13 50R
|
||||||||||||
適合車種 | 汎用 車検対応 | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
サイズ | 36 x 36 x 65 mm ハンドル内部 55mm |
取付位置 | ハンドルバーエンド | |||||||||

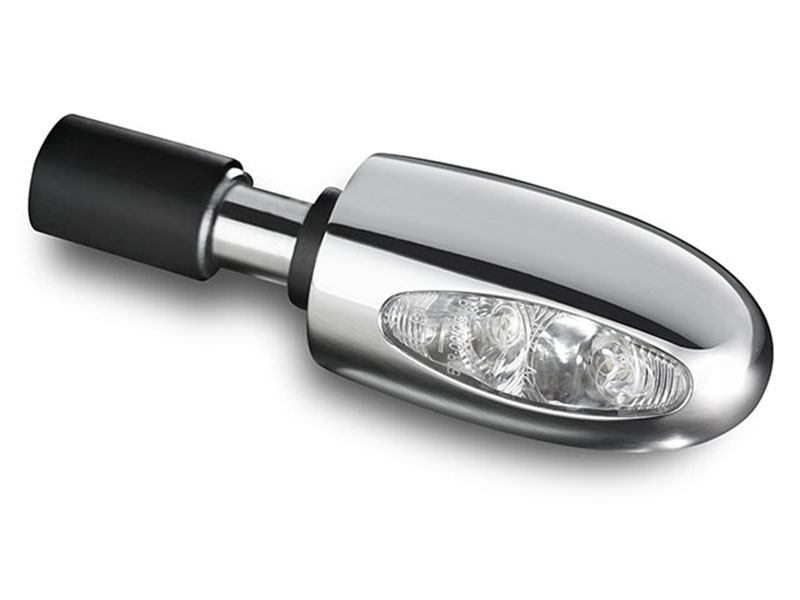

本体カラー | クローム | レンズカラー | クリアー(灯火色 : 橙色) 前方:ツインLED 後方:シングルLED |
|||||||||
品番 | KM120-100 | 価格 | ¥14,190(税込) | |||||||||

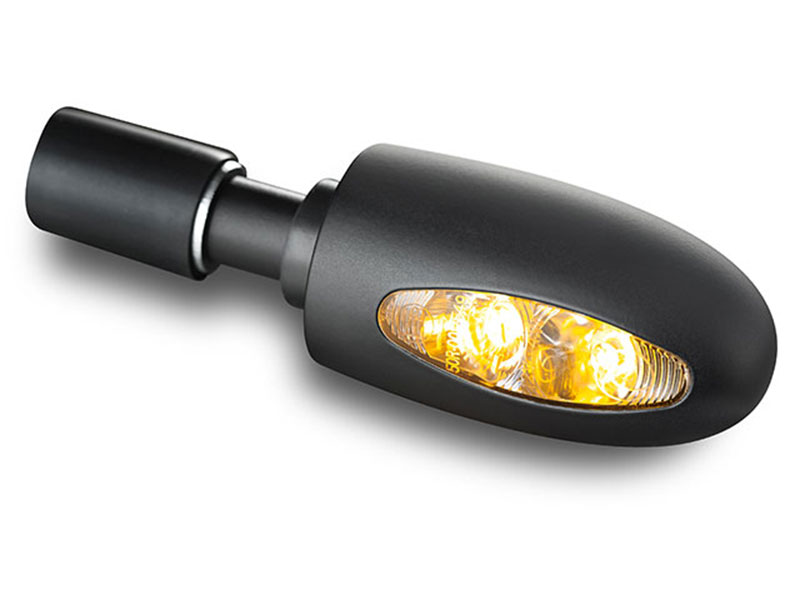

本体カラー | マットブラック | レンズカラー | クリアー(灯火色 : 橙色) 前方:ツインLED 後方:シングルLED |
|||||||||
品番 | KM120-200 | 価格 | ¥14,190(税込) | |||||||||
備考 | 中空ハンドルバー 内径12-25mm、またはM6の軸受けがあるハンドルバーに対応。3種のアダプター付属。 製品は1個単位での販売です。 | |||||||||||

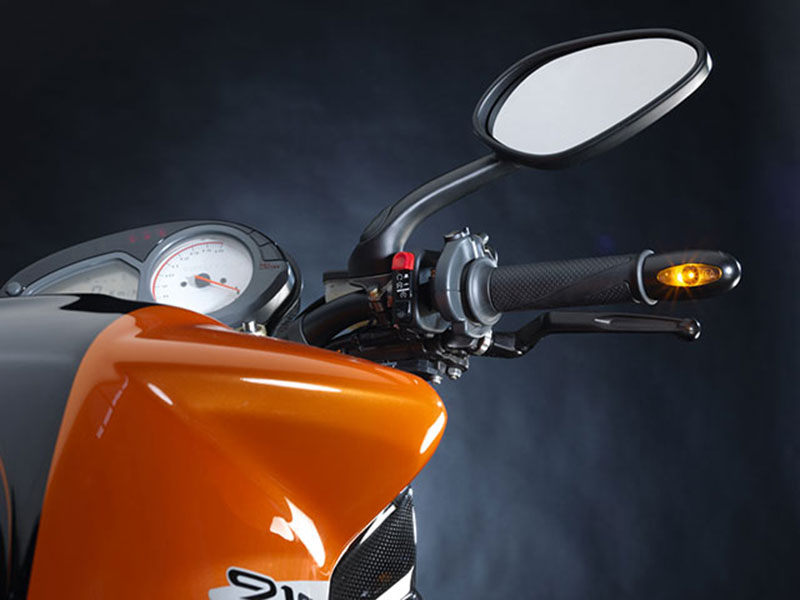

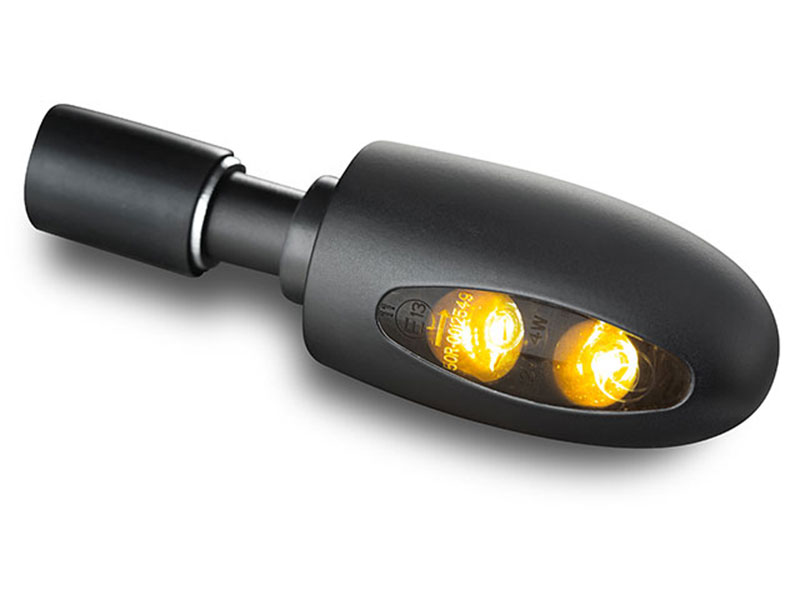

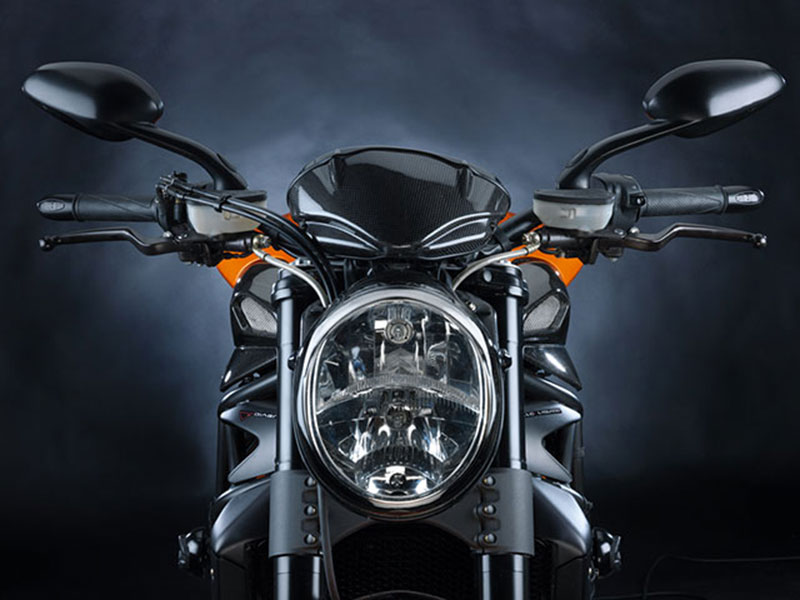

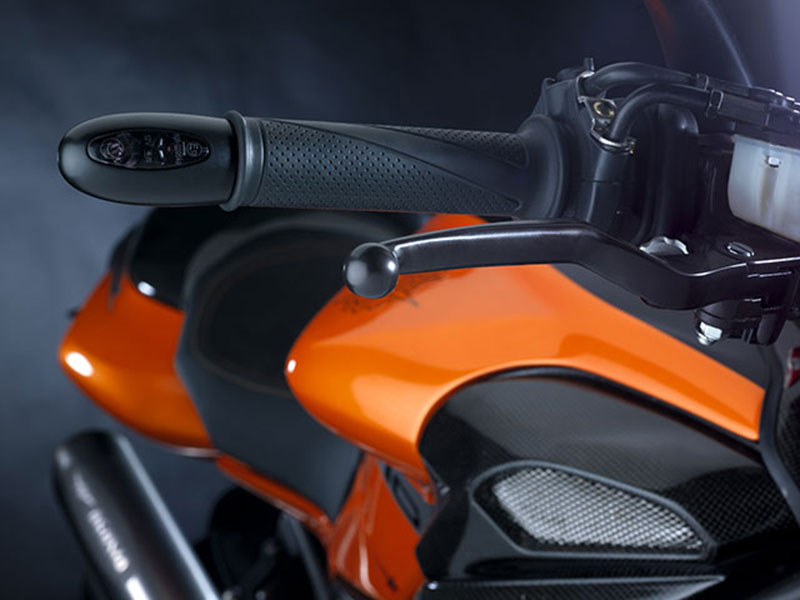

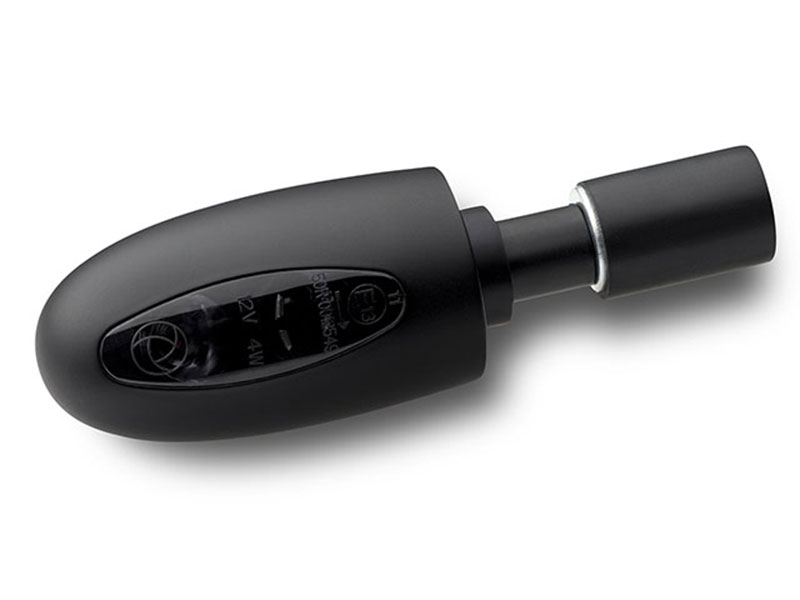

ケラーマン ハンドルバーエンド ウインカー BL1000 Dark |
---|
ケラーマン / Kellermannを代表するハンドルバーエンド型LEDウインカー BL1000 Dark。 金属製シェルに設置されたクリアガラスから鋭い光を発します。 方向指示の灯火レンズを前後に設置。前方だけでなく、後方からも点灯を確認できます。(※後方向け方向指示器として代替できるものではありません。) 様々なカスタムバイクにマッチするデザイン。 スモークレンズ採用。 多くのサイズのハンドルバーに設置可能なアダプターを付属。 ※中空ハンドルバー 内径12-25mm、またはM6の軸受けがあるハンドルバーに限ります。 ※M8の軸明けがある場合、変換アダプター MA600B が利用可能です。 ※ハンドルバーに配線用の穴あけ加工が必要です。 ※フロント用ウインカーとして車検対応。リア兼用としての使用はできません。 ハイパワーLED仕様 高品質メタルハウジング採用 (住宅の外装にも使われる、軽量高耐久な積層ガルバリウム鋼板を採用) ※他社製レギュレータ、リレー等との併用時は動作保証、品質保証をいたしかねます。レギュレータや、リレーを使用する場合はKellermann製品をご利用ください。
車検対応 協定規則50号認可商品 eマーク E13 50R
|
||||||||||||
適合車種 | 汎用 車検対応 | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
サイズ | 36 x 36 x 65 mm ハンドル内部 55mm |
取付位置 | ハンドルバーエンド | |||||||||
本体カラー | マットブラック | レンズカラー | スモーク(灯火色 : 橙色) 前方:ツインLED 後方:シングルLED |
|||||||||
品番 | KM122-100 | 価格 | ¥17,050(税込) | |||||||||
備考 | 中空ハンドルバー 内径12-25mm、またはM6の軸受けがあるハンドルバーに対応。3種のアダプター付属。 製品は1個単位での販売です。 |
|||||||||||
Kellermann / ケラーマン レギュレータ検索
- フロントとリアは個別に検索してください。
- 条件を変更して検索する場合は リセットボタンを押してから再選択してください。
- CANBUSシステムはハーレーのHD-LANやTSSMを含みます。
- 検索結果は汎用情報です。また製品も汎用品(12V プラスコントロール仕様車用)です。車体の仕様、状況、個体差により適合せず、パーツの変更、追加が必要となる場合や取り付けができない場合があります。この場合、製品の交換、返品を承ることはできません。
- 他社製製品との併用は保証対象外です。
汎用レジスター i.LOAD - IL 1
|
---|
ハーレー車両の場合 |
||
レジスター 品番 | 価格 | |
CANBUS搭載 LEDウインカー仕様車用 | KM123-940 | ¥4,290(税込) |
汎用レジスター i.BOS - CL 1
|
---|
ハーレー車両の場合 CANBUS搭載車両ならLEDウインカーに変更してもウインカーは通常通り点灯します。ただ、メーターのインジケーターがハイフラ状態になります。 Kellermannのウインカーに加えてテールライト/ブレーキライト(1つにまとまったDFシリーズを含む)をCANBUS搭載車両に設置し、メーターのインジケーターのハイフラを防止する際に必要となるレジスター。 インジケーターのハイフラが気になる方にお勧めです。 純正ウインカーが12V LED(約2W前後)の車両 (純正LED → Kellermann LEDの場合)にご利用いただけます。 純正ウインカーがハロゲンバルブの場合は CANBUS搭載車でも ハロゲン仕様用 レジスター をご利用ください。 ※車両1台に1つ必要です。 ※フロントも交換する場合は純正フロントウインカーがハロゲンバルブの場合は ハロゲン仕様用 レジスター を2個 LED仕様の場合は KM123-940 を1個 別途お求めください。 その他車両の場合 純正ウインカーが12V 2W LEDの車両 (純正LED → Kellermann LEDの場合)にご利用いただけます。 Kellermannのウインカーに加えてテールライト/ブレーキライト(1つにまとまったDFシリーズを含む)を搭載する場合にご利用ください。 ※車両1台に1つ必要です。 ※純正リアウインカーがハロゲンバルブの場合は CANBUS搭載車でも ハロゲン仕様用 レジスター をご利用ください。 ※純正リアウインカーがLED 5Wの場合はLED仕様車用 レジスターをご利用ください。 ※フロントも交換する場合は純正フロントウインカーがハロゲンバルブの場合は ハロゲン仕様車用 レジスター を2個 LED仕様の場合は KM123-940 を1個 別途お求めください。 ※i.BOS CL1の配線グレイ/白は先ずは結線せず、正常動作しなかった場合のみ結線してください。(車体側にテールライトの状態確認機能がついている車両用の結線です。) ※製品は汎用品(12V プラスコントロール仕様車用)です。車体の仕様、状況、個体差により適合せず、パーツの変更、追加が必要となる場合や取り付けができない場合があります。この場合、製品の交換、返品を承ることはできません。 ※他社製製品との併用は保証対象外です。 |
||
レジスター 品番 | 価格 | |
CANBUS搭載 LEDウインカー仕様車用 | KM123-942 | ¥6,050(税込) |
汎用レジスター i.BOS - EL 1
|
---|
ハーレー車両の場合 CANBUS搭載車両ならテール/ブレーキライトを交換しても通常通り点灯します。ただ、メーターのインジケーターに警告表示が出ます。 この警告表示を解消するレジスター。 ※i.BOS - CL 1 品番: KM123-942 を搭載する場合、この商品は必要在りません。 その他車両の場合 CANBUS搭載車両にKellermannのテール/ブレーキライトを搭載する場合に使用してください。 ※i.BOS - CL 1 品番: KM123-942 を搭載する場合、この商品は必要在りません。 ※製品は汎用品(12V プラスコントロール仕様車用)です。車体の仕様、状況、個体差により適合せず、パーツの変更、追加が必要となる場合や取り付けができない場合があります。この場合、製品の交換、返品を承ることはできません。 ※他社製製品との併用は保証対象外です。 |
||
レジスター 品番 | 価格 | |
CANBUS搭載車用 | KM123-941 | ¥4,290(税込) |
車種別LEDウインカーコンバージョンキット 「iLASH / i ラッシュ」 |
---|
ハロゲン仕様用 レジスター |
---|
Kellermann / ケラーマンウインカーはハロゲン仕様の車両にもレジスターを使用することによって設置可能です。 先ずは車両のウインカーバルブのワット数をご確認頂き、対応したレジスターを下記リストよりご確認下さい。 ※1箇所当たり 1つ必要です。 並列に接続してください。 ※安定した点灯のため、ウインカーは4個とも変更されることをお勧めします。 ※純正のリレー、回路によっては正常に点灯せず、リレーの交換が必要になる場合があります。 こちらは純正がハロゲンバルブ仕様からKellermannのLEDウインカーに取り付ける場合に使用します。純正がLED仕様のウインカーの場合は「レギュレータ検索」をご利用ください ※製品は汎用品(12V プラスコントロール仕様車用)です。車体の仕様、状況、個体差により適合せず、パーツの変更、追加が必要となる場合や取り付けができない場合があります。この場合、製品の交換、返品を承ることはできません。 ※他社製製品との併用は保証対象外です。 |
||
レジスター 品番 | 価格 | |
10w ハロゲン仕様 10Ω | KM123-950 | ¥1,760(税込) |
15w ハロゲン仕様 27Ω | KM123-954 | ¥1,023(税込) |
21w ハロゲン仕様 7.5Ω | KM123-952 | ¥1,760(税込) |
LED仕様車用 レジスター |
---|
ウインカー用リレー R2 |
---|
ウインカー用リレー R1 |
---|
12V仕様車はもちろん、6V仕様車にも利用できる、超小型リレー。 100円硬貨よりも小さな極小サイズの為、取り付けに場所を選びません。 ICタイプのリレーのため、ハロゲン、LEDにかかわらず レジスターを必要とせず、約75回/分の点滅を可能にします。 ハロゲンとLEDの混在も可能です。 2 or 3極配線用 約75回 / 分 点灯 0.5~50W (ウインカー総電力)に対応 6V or 12V 仕様車用 1つで車両1台に対応 (リレーの後にウインカースイッチを接続する一般的な汎用配線の場合。) ハーレーへの接続は可能ですが、回路が複雑化するため、 レジスターを使用することをお勧めします。 ※4つとも21Wのハロゲンバルブを使用する場合はハザード点灯時に総電力が84Wに達するため、 ウインカー用リレーR2 をご利用ください。 ※製品は汎用品です。車体の仕様、状況、個体差により適合せず、パーツの変更、追加が必要となる場合や取り付けができない場合があります。この場合、製品の交換、返品を承ることはできません。 ※他社製製品との併用は保証対象外です。 |
|||
適合車種 | ウインカー用汎用リレー | ||
---|---|---|---|
サイズ | 22 x 12 x 6 mm | ||
品番 | KM123-965 | 価格 | ¥6,050(税込) |
備考 | 保護回路を搭載していないため、接続を誤ると破損します。 別段の理由がない限り、保護回路が搭載されている「 ウインカー用リレー R2 」の使用をおすすめします。 |
||
イグニッション 電源連動モジュール
|
---|
5V - 9V LED仕様用 昇圧ユニット
|
---|
- Kellermann/ケラーマンのウインカー、尾灯、制動灯、車幅灯は平成27年6月15日公布、施行された 装置型式指定規則(平成十年運輸省令第六十六号) の 改正 により、保安基準適合品となり、いわゆる車検対応商品となります。照明部の面積を理由に不適合となることはありません。
但し、保安基準適合品である根拠を求められる場合があります。このとき、正しく回答できない場合、後述する「要件(1)」で適合確認され、不適合とされてしまう場合があります。これは搭乗者自身の責任で取り付けている部品のことを知っていなければならないとの観点からです。検査員が保安基準に適合するか否かに関して調べてはくれません。
質問を受けた場合には次の段落の太字部分をお伝え頂ければ、後述する「要件(2)」により保安基準適合商品であることを提示できます。
- Kellermann/ケラーマンのウィンカーは協定規則 6号、50号または148号の認定を受けている方向指示器であり、尾灯/制動灯は協定規則 6号、7号、50号または148号の認定を受けている尾灯/制動灯、車幅灯は協定規則 50号または148号の認定を受けている車幅灯です。法第75条の3第1項の規定に基づき装置の指定を受けた方向指示器/尾灯/制動灯/車幅灯 又はこれに準ずる性能を有する方向指示器/尾灯/制動灯/車幅灯となります。その為、保安基準適合となり、車検対応製品となります。
- ※車検の際に保安基準適合品である根拠を求められた際には、上記の太字部分を伝えてください。
協定規則 6号、7号、50号または148号の認定の確認についてはウインカーのレンズ面、または本体にeマークと共に刻印または印刷されています。
(レンズ面または本体に刻印または印刷がない場合はパッケージに含まれている証明書を併せて提示ください。)
- ※車検の際に保安基準適合品である根拠を求められた際には、上記の太字部分を伝えてください。
- また、上記内容は車検を行っている独立行政法人自動車技術総合機構の審査事務規程にも明記されています。
方向指示器 第7章 新規検査及び予備検査 7-87-2 性能要件 及び、第8章 継続検査及び構造等変更検査等 8-87-2 性能要件 要件(1) 概要として 二輪車用のものは下記とされています。
・昼間でも100m先から点灯が確認できるもの
・光源のワット数が『10W以上60W以下』
・照明部の面積が『7cm^2以上』要件(2) 『次に掲げる方向指示器であって、その機能を損なう損傷等のないものは、(1)の基準に適合するものとする。』
とあり、その3つ目の項目に
『法第75条の3第1項の規定に基づき装置の指定を受けた方向指示器又はこれに準ずる性能を有する方向指示器』
とされています。Kellermannのウインカーは要件(2)に該当し、保安基準適合品となります。
尾灯 第7章 新規検査及び予備検査 7-77-2 性能要件 及び、第8章 継続検査及び構造等変更検査等 8-77-2 性能要件 要件(1) 概要として 二輪車用のものは下記とされています。
・夜間に300m先から点灯が確認できるもの
・光源のワット数が『5W以上30W以下』
・照明部の面積が『15cm^2以上』
・点灯色は赤色
・左右80度、上下方各15度から見通せるもの
・損傷、汚損していないもの要件(2) 『次に掲げる尾灯であって、その機能を損なう損傷等のないものは、(1)の基準に適合するものとする。』
とあり、その3つ目の項目に
『法第75条の3第1項の規定に基づき装置の指定を受けた尾灯又はこれに準ずる性能を有する尾灯』
とされています。Kellermannの尾灯は要件(2)に該当し、保安基準適合品となります。
制動灯 第7章 新規検査及び予備検査 7-84-2 性能要件 及び、第8章 継続検査及び構造等変更検査等 8-84-2 性能要件 要件(1) 概要として 二輪車用のものは下記とされています。
・昼間に100m後方から点灯が確認できるもの
・光源のワット数が『15W以上60W以下』
・照明部の面積が『20cm^2以上』
・尾灯と兼用の制動灯は、同時に点灯したときの光度が尾灯のみを点灯したときの光度の5倍以上
・点灯色は赤色
・左右45度、上下方各15度から見通せるもの
・損傷、汚損していないもの要件(2) 『次に掲げる制動灯であって、その機能を損なう損傷等のないものは、(1)の基準に適合するものとする。』
とあり、その3つ目の項目に
『法第75条の3第1項の規定に基づき装置の指定を受けた制動灯又はこれに準ずる性能を有する制動灯』
とされています。Kellermannの尾灯/制動灯は要件(2)に該当し、保安基準適合品となります。
車幅灯 第7章 新規検査及び予備検査 7-71-2 性能要件 及び、第8章 継続検査及び構造等変更検査等 8-71-2 性能要件 要件(1) 概要として 二輪車用のものは下記とされています。
・車幅灯は、夜間にその前方 300m の距離から点灯を 確認できるものであり、かつ、その照射光線は、他の 交通を妨げないものであること。
・光源のワット数が『5W以上30W以下』
・照明部の面積が『15cm^2以上』
・車幅灯の灯光の色は、白色であること。
・灯器が損傷し、又はレンズ面が著しく汚 損しているものでないこと。要件(2) 『次に掲げる車幅灯であって、その機能を損なう損傷等のないものは、(1)の基準に適合するものとする。』
とあり、その3つ目の項目に
『法第75条の3第1項の規定に基づき装置の指定を受けた制動灯又はこれに準ずる性能を有する車幅灯』
とされています。Kellermannの車幅灯は要件(2)に該当し、保安基準適合品となります。
上記のそれぞれの要件(2)は平成27年6月15日に公布、施行されています。
「道路運送車両の保安基準」、「装置型式指定規則」、「道路運送車両の保安基準の細目を定める告示」等の一部改正について
この改定情報が浸透していないため、照明部の面積が要件(1)を満たしていることが絶対必要とされる場合がありますが、現在においてそれは誤りです。要件(1)と要件(2)は同列の関係にあり、どちらかを満たせば良いこととなります。
※独立行政法人自動車技術総合機構 本部に確認済み
※但し取り付け位置に関しては同審査事務規程に準じて取り付けられている必要があります。取り付けの間隔や高さ、点灯を視認できる角度など、様々な規定があります。
詳しくは 審査事務規程 第7章/第8章 をご確認いただくか、管轄区の 独立行政法人自動車技術総合機構 にお問い合わせください。
